***供应CP通信模块6ES73411BH020AE0

***供应CP通信模块6ES73411BH020AE0

概述

? 20个不同的CPU:

o 7种标准型CPU(CPU 312,CPU 314,CPU 315-2 DP,CPU 315-2 PN/DP,CPU 317-2 DP,CPU 317-2 PN/DP,CPU 319-3 PN/DP)

o 6 个紧凑型 CPU（带有集成技术功能和 I/O）（CPU 312C、CPU 313C、CPU 313C-2 PtP、CPU 313C-2 DP、CPU 314C-2 PtP、CPU 314C-2 DP）

o 5 个故障安全型 CPU（CPU 315F-2 DP、CPU 315F-2 PN/DP、CPU 317F-2 DP、CPU 317F-2 PN/DP、CPU 319F-3 PN/DP）

o 2种技术型CPU(CPU 315T-2 DP, CPU 317T-2 DP)

? 18种CPU可在-25°C 至 +60°C的扩展的环境温度范围中使用

? 具有不同的性能等级，满足不同的应用领域。

应用

SIMATIC S7-300 提供多种性能等级的 CPU。除了标准型 CPU 外，还提供紧凑型 CPU。

同时还提供技术功能型 CPU 和故障安全型 CPU。

下列标准型CPU 可以提供：

? CPU 312，用于小型工厂

? CPU 314，用于对程序量和指令处理速率有额外要求的工厂

? CPU 315-2 DP，用于具有中/大规模的程序量以及使用PROFIBUS DP进行分布式组态的工厂

? CPU 315-2 PN/DP，用于具有中/大规模的程序量以及使用PROFIBUS DP和PROFINET IO进行分布式组态的工厂，在PROFInet上实现基于组件的自动化中实现分布式智能系统

? CPU 317-2 DP，用于具有大容量程序量以及使用PROFIBUS DP进行分布式组态的工厂

? CPU 317-2 PN/DP，用于具有大容量程序量以及使用PROFIBUS DP和PROFINET IO进行分布式组态的工厂，在PROFInet上实现基于组件的自动化中实现分布式智能系统

? CPU 319-3 PN/DP，用于具有极大容量程序量何组网能力以及使用PROFIBUS DP和PROFINET IO进行分布式组态的工厂，在PROFInet上实现基于组件的自动化中实现分布式智能系统

下列紧凑型CPU 可以提供：

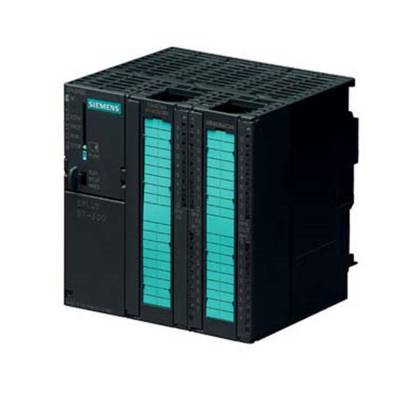

? CPU 312C，具有集成数字量 I/O 以及集成计数器功能的紧凑型 CPU

? CPU 313C，具有集成数字量和模拟量 I/O 的紧凑型 CPU

? CPU 313C-2 PtP，具有集成数字量 I/O 、2个串口和集成计数器功能的紧凑型 CPU

? CPU 313C-2 DP，具有集成数字量 I/O 、PROFIBUS DP 接口和集成计数器功能的紧凑型 CPU

? CPU 314C-2 PtP，具有集成数字量和模拟量 I/O 、2个串口和集成计数、定位功能的紧凑型 CPU

? CPU 314C-2 DP，具有集成数字量和模拟量 I/O、PROFIBUS DP 接口和集成计数、定位功能的紧凑型 CPU

下列技术型CPU 可以提供：

? CPU 315T-2 DP，用于使用 PROFIBUS DP进行分布式组态、对程序量有中/高要求、同时需要对8个轴进行常规运动控制的工厂。

? CPU 317T-2 DP，用于使用 PROFIBUS DP进行分布式组态、对程序量有高要求、又必须同时能够处理运动控制任务的工厂

下列故障安全型CPU 可以提供：

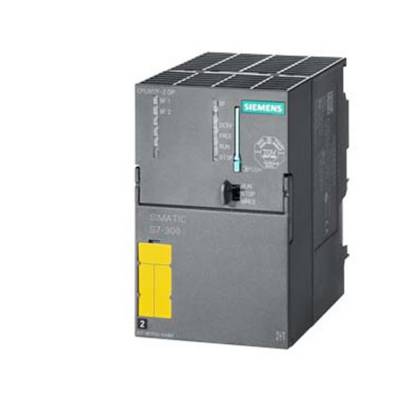

? CPU 315F-2 DP，用于采用 PROFIBUS DP 进行分布式组态、对程序量有中/高要求的故障安全型工厂

? CPU 315F-2 PN/DP，用于具有中/大规模的程序量以及使用PROFIBUS DP和PROFINET IO进行分布式组态的工厂，在PROFInet上实现基于组件的自动化中实现分布式智能系统

? CPU 317F-2 DP，用于具有大容量程序量以及使用PROFIBUS DP进行分布式组态的故障安全工厂

? CPU 317F-2 PN/DP，用于具有大容量程序量以及使用PROFIBUS DP和PROFINET IO进行分布式组态的工厂，在PROFInet上实现基于组件的自动化中实现分布式智能系统

? CPU 319F-3 PN/DP，用于具有大容量程序量以及使用PROFIBUS DP和PROFINET IO进行分布式组态的故障安全型工厂，在PROFInet上实现基于组件的自动化中实现分布式智能系统

设计

所有 CPU 均具有坚固、紧凑的塑料机壳。在前面板上的部件有：

? 状态和故障 LED

? 模式选择开关

? MPI 端口

CPU 还具有以下配置：

? SIMATIC 微型存储卡（MMC 卡）插槽；

MMC 卡替代集成的装载存储器，因此是操作***品。

? 使用前连接器连接到集成的 I/O 端口（紧凑型 CP

概述

S7-300

? 模块化微型 PLC 系统，满足中、小规模的性能要求

? 各种性能的模块可以非常好地满足和适应自动化控制任务

? 简单实用的分布式结构和多界面网络能力，应用十分灵活

? 操作方便，设计简单，不含风扇

? 任务增加时可顺利扩展

? 大量的集成功能，使它功能非常强劲

S7-300F

? 故障安全型自动化系统，可满足工厂日益增加的安全需求

? 基于 S7-300

? 可连接配有安全型模块的附加 ET 200S 和 ET 200M 分布式 I/O 站

? 通过采用 PROFIsafe 行规的 PROFIBUS DP 进行安全相关通信

? 标准模块另外也可用于非安全相关应用

应用

S7-300

SIMATIC S7-300 是模块化的微型 PLC 系统，可满足中、低端的性能要求。

模块化、无风扇设计、易于实现分布式结构以及方便的操作,使得 SIMATIC S7-300 成为中、低端应用中各种不同任务的经济、用户友好的解决方案。

SIMATIC S7-300 的应用领域包括：

? 特殊机械，

? 纺织机械，

? 包装机械，

? 一般机械设备制造，

? 控制器制造，

? 机床制造，

? 安装系统，

? 电气与电子工业及相关产业。

多种性能等级的 CPU，具有用户友好功能的全系列模块，可允许用户根据不同的应用选取相应模块。任务扩展时，可通过使用附加模块随时对控制器进行升级。

SIMATIC S7-300 是一个通用的控制器：

? 具有高电磁兼容性和抗震性，可更大限度地用于工业领域。

S7-300F

SIMATIC S7-300F 故障安全自动化系统可使用在对安全要求较高的设备中。其可对立即停车过程进行控制，因此不会对人身、环境造成损害。

S7-300F 满足下列安全要求：

? 要求等级 AK 1 - AK 6 符合 DIN V 19250/DIN V VDE 0801

? 安全要求等级 SIL 1 - SIL 3 符合 IEC 61508

? 类别 1 - 4 符合 EN 954-1

另外，标准模块还可用在 S7-300F 及故障安全模块中。因此它可以创建一个全集成的控制系统，在非安全相关和安全相关任务共存的工厂中使用。使用相同的标准工具对整个工厂进行组态和编程。

设计

S7-300

一般步骤

S7-300自动化系统采用模块化设计。它拥有丰富的模块，且这些模块均可以独立地组合使用。

一个系统包含下列组件：

? CPU：

不同的 CPU 可用于不同的性能范围，包括具有集成 I/O 和对应功能的 CPU 以及具有集成 PROFIBUS DP、PROFINET 和点对点接口的 CPU。

? 用于数字量和模拟量输入/输出的信号模块 (SM)。

? 用于连接总线和点对点连接的通信处理器 (CP)。

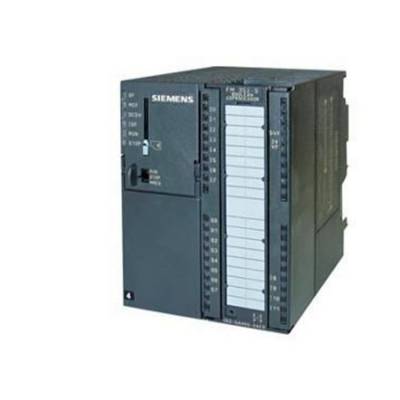

? 用于高速计数、定位（开环/闭环）及 PID 控制的功能模块（FM）。

根据要求，也可使用下列模块：

? 用于将 SIMATIC S7-300 连接到 120/230 V AC 电源的负载电源模块(PS)。

? 接口模块 (IM)，用于多层配置时连接中央控制器 (CC) 和扩展装置 (EU)。

通过分布式中央控制器 (CC) 和 3 个扩展装置 (EU)，SIMATIC S7-300 可以操作多达 32 个模块。所有模块均在外壳中运行，并且无需风扇。

? SIPLUS 模块可用于扩展的环境条件：

适用于 -25 至 +60℃ 的温度范围及高湿度、结露以及有雾的环境条件。防直接日晒、雨淋或水溅，在防护等级为 IP20 机柜内使用时，可直接在汽车或室外建筑使用。不需要空气调节的机柜和 IP65 外壳。

设计

简单的结构使得 S7-300 使用灵活且易于维护：

? 安装模块：

只需简单地将模块挂在安装导轨上，转动到位然后锁紧螺钉。

? 集成的背板总线：

背板总线集成到模块里。模块通过总线连接器相连，总线连接器插在外壳的背面。

? 模块采用机械编码，更换极为容易：

更换模块时，必须拧下模块的固定螺钉。按下闭锁机构，可轻松拔下前连接器。前连接器上的编码装置防止将已接线的连接器错插到其他的模块上。

? 现场证明可靠的连接：

对于信号模块，可以使用螺钉型、弹簧型或绝缘刺破型前连接器。

? TOP 连接：

为采用螺钉型接线端子或弹簧型接线端子连接的 1 线 - 3 线连接系统提供预组装接线另外还可直接在信号模块上接线。

? 规定的安装深度：

所有的连接和连接器都在模块上的凹槽内，并有前盖保护。因此，所有模块应有明确的安装深度。

? 无插槽规则:

信号模块和通信处理器可以不受限制地以任何方式连接。系统可自行组态。

西门子S7-300 通讯模块

概述

? 通讯处理器用于把 S7-300 连接到不同的总线系统/通讯网络上，以及进行点到点连接。根据应用情况和模块的不同协议，可以提供不同的总线系统，如 PROFIBUS DP 或工业以太网。

? 点到点连接

通过处理器（CP）进行点到点连接是一种强大而***的中线系统替代方案。相对于总线系统，点到点链接的优点在只有较少 (RS485) 设备需要连接到 SIMATIC S7 上时非常明显。

CP 可以方便的把第三方系统连接到 SIMATIC S7 上。由于 CP 具有极高的灵活性，可以实现多种不同的物理传输介质、传输速率，甚至可以自定义传输协议。

对于每个 CP，我们用 CD 光盘提供了组态软件包和电子手册，以及用于实现 CPU 和 CP 之间通讯的参数化屏幕形式和标准的功能块。

组态的数据会存储到 CPU 的系统块中，并备份。因此更换模块时新模块可以立即投入使用。

S7-300 的接口模块现有三种版本，每个都带有用于不同物理传输介质的接口。

? 通讯模块通过点对点连接或总线系统进行数据交换模板的范围：

? 用于点到点连接的通讯处理器

? 用于连接AS-Interface的通讯处理器

? 用于连接PROFIBUS DP的通讯处理器

? 用于连接PROFIBUS FMS的通讯处理器

? 用于连接工业以态网的通讯处理器

应用

通讯模块使 SIMATIC S7-300 可以连接到如：

? SIMATIC S7 和 SIMATIC S5 可编程控制器，以及许多其它制造商提供的系统

? PC、可编程装置、HMI 装置

? 现场设备

? 打印机

? 机器人控制

? 调制解调器

? 扫描仪、条码读取器等

设计

CP 具有加固的塑料外壳，带有 LED 指示灯用于显示工作和故障状态。

它们显示出了 SIMATIC S7-300 设计的全部优势，如 ：

?设计紧凑

?便于安装

?用户友好型接线等。
